Percobaan 1 Kondisi 5
Buatlah rangkaian seperti gambar percobaan 1 dengan menggunakan RS flip flop
dan output 8 bit.

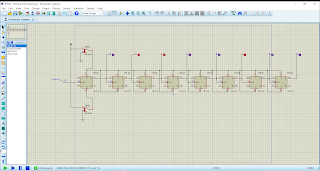

2. Gambar Rangkaian
[Kembali]
.png)
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Pada percobaan ini
menggunakan rangkaian counter asyncronous. Langkah-langkah membuat rangkaiannya,
RS flip- flop disusun sejajar sebanyak 8 buah agar mendapatkan output 8 bit,
karena 1 IC sama dengan 1 bit. Lalu kaki high SPDT terhubung pada VCC dan kaki
low SPDT terhubung ke ground. Clock terhubung seri, sehingga hanya
terhubung pada pin CLK flip-flop yang pertama, itu sebabnya outputnya delay. Dari
kejadian itu, output berubah dari 0 ke 1. Sehingga dapat disimpulkan
berdasarkan teorinya, counter asyncronos ini merupakan jenis counter yang tidak
sinkron.
